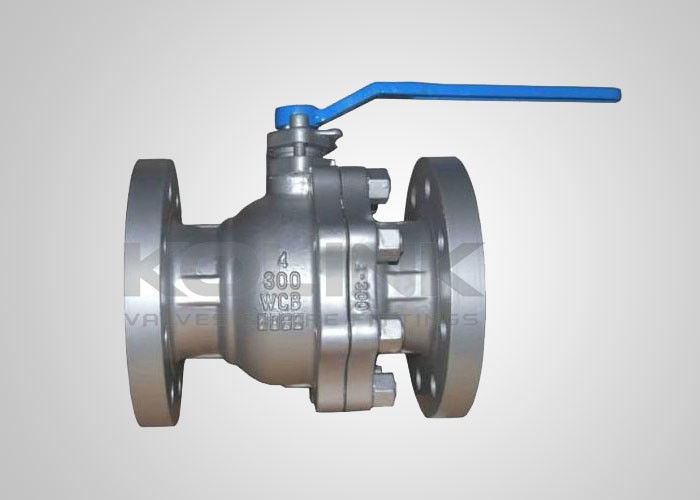

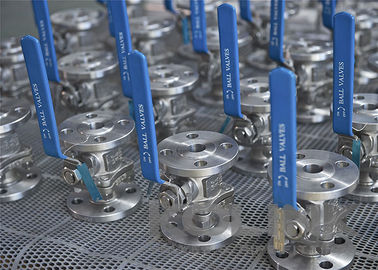

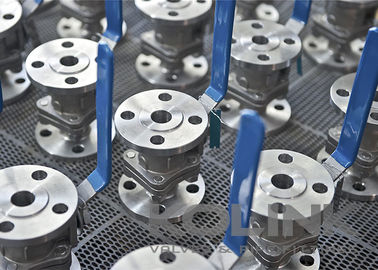

कास्ट स्टील फ्लोटिंग बॉल वाल्व क्लास 150-600 फायर सेफ एपीआई 607 फ्लैंग्ड

कास्ट स्टील फ्लोटिंग बॉल वाल्व क्लास 150-600 फायर सेफ एपीआई 607 फ्लैंग्ड

फ्लोटिंग बॉल वाल्व त्वरित चौथाई मोड़ संचालन, वाल्व की स्थिति का दृश्य संकेत, सीधी निर्बाध प्रवाह और कॉम्पैक्ट आकार प्रदान करते हैं। फ्लोटिंग बॉल को दो वाल्व सीटों द्वारा समर्थित किया जाता है,एक वाल्व के अपस्ट्रीम और दूसरे पर डाउनस्ट्रीम पक्ष परऊपर का दबाव गेंद को नीचे की ओर सीट की अंगूठी में धकेलता है, जिससे सीट को दबाव में डालकर द्रव को बंद कर दिया जाता है, जिससे बुलबुला-टाइट सीलिंग की गारंटी मिलती है।पूर्ण छेद डिजाइन सामान्य लाइन सेवाओं के लिए प्रवाह क्षमता को अधिकतम करते हुए वाल्व के माध्यम से दबाव की गिरावट को कम करता है.

फ्लोटिंग बॉल वाल्व मुख्य रूप से पानी, तेल, प्राकृतिक गैस, रासायनिक सॉल्वैंट्स, एसिड आदि में तंग शटऑफ और बिना रखरखाव के उपयोग किया जाता है। कम दबाव रेटिंग और छोटे आकार के कारण,वाल्व खोलने या बंद करने के लिए टॉर्क छोटा है इसलिए मुख्य रूप से मैनुअल ऑपरेशन लागू किया जाता है.

डिजाइन विशेषताएं:

1विशेष सीट डिजाइन
फ्लोटिंग बॉल वाल्व आमतौर पर एक लचीली सीट के साथ डिज़ाइन किए जाते हैं। जब मध्यम दबाव कम होता है, तो सीट और बॉल के बीच संपर्क क्षेत्र छोटा होता है,जो संपर्क क्षेत्र में अधिक दबाव बनाता है ताकि विश्वसनीय सीलिंग सुनिश्चित हो सकेजब मध्यम दबाव अधिक हो जाता है, तो सीट और गेंद का संपर्क क्षेत्र सीट के लोचदार विकृति के साथ बड़ा हो जाता है,ताकि सीट क्षतिग्रस्त होने के बिना उच्च मध्यम जोर का सामना कर सके.

2अग्नि-सुरक्षित डिजाइन
यदि गलती से पाइप और वाल्व में आग लग जाती है, तो पीटीएफई या अन्य गैर-धातु सामग्री से बनी सीट रिंग उच्च तापमान पर जल सकती है, जिससे वाल्व में भारी रिसाव हो सकता है।अग्नि-सुरक्षित सीट डिजाइन गेंद और सीट के बीच एक सावधानी डिजाइन है. वाल्व सीट जल जाने के बाद, मध्यम दबाव एक सहायक धातु-से-धातु सील बनाने के लिए धातु सील की ओर गेंद को लगातार धकेल देगा,जो प्रभावी ढंग से वाल्व रिसाव को कम कर सकता हैइसके अतिरिक्त, मध्य फ्लैंज सीलिंग गास्केट धातु के सर्पिल-वंड गास्केट से बना है, जो उच्च तापमान के तहत भी सीलिंग सुनिश्चित कर सकता है।KOLINK गेंद वाल्वों की अग्नि-सुरक्षित डिजाइन API 607 के अनुसार अनुमोदित हैं.

3. ब्लाउज-प्रूफ और सीलिंग ऑफ स्टेम
स्टेम अपने निचले छोर पर एक अभिन्न कॉलर के साथ मशीनीकृत है, और यह वाल्व की आंतरिक गुहा से स्थापित है,ताकि स्टेम वाल्व गर्दन द्वारा अवरुद्ध है और वाल्व गुहा में असामान्य दबाव-बढ़ती स्थिति के तहत भी माध्यम से बाहर उड़ाया नहीं किया जाएगाइसके अतिरिक्त, आग लगने के मामले में स्टेम पैकिंग जल जाने के बाद रिसाव से बचने के लिए, स्टेम कंधे और शरीर के संपर्क के बीच थ्रश वॉशर एक सकारात्मक सील का गठन करेगा।सील बल मध्यम दबाव में वृद्धि के साथ बढ़ेगा, विभिन्न दबावों के तहत विश्वसनीय तने की सील सुनिश्चित करने, रिसाव को रोकने और दुर्घटना फैलने से बचने के लिए।

4- शेवरॉन पैकिंग।

शेवरॉन पैकिंग ग्रंथि क्षेत्र में मध्यम दबाव के खिलाफ सीलिंग दबाव को प्रभावी ढंग से समायोजित कर सकती है, और स्टेम पैकिंग की सीलिंग को अधिक विश्वसनीय बना सकती है।

5. विरोधी स्थैतिक संरचना
बॉल वाल्व को एंटी-स्टैटिक डिवाइस से लैस किया गया है और यह स्टेम के माध्यम से बॉल और बॉडी के बीच एक स्थिर चैनल बना सकता है,वाल्व के संचालन के दौरान घर्षण के कारण निर्मित स्थैतिक बिजली को छुट्टी देने के लिए, पाइपलाइन के माध्यम से, आग या विस्फोट से बचने के लिए जो विद्युत चिंगारी के कारण हो सकता है और सिस्टम सुरक्षा सुनिश्चित करता है।

6.वाल्वतालाइ उपकरण
मैनुअल बॉल वाल्व को पूरी तरह से खुले या पूरी तरह से बंद होने पर स्थिति में लॉक किया जा सकता है। लॉकिंग छेद के साथ पोजिशनिंग टुकड़ा वाल्व के गलत संचालन से बचने के लिए डिज़ाइन किया गया है,और यह पाइपलाइन कंपन या अन्य अप्रत्याशित कारकों के कारण गलती से वाल्व खोलने या बंद होने से भी रोक सकता हैयह विशेष रूप से ज्वलनशील और विस्फोटक तेल, रासायनिक और चिकित्सा पाइपलाइनों या फील्ड ट्यूबिंग के लिए प्रभावी है।

इसके अतिरिक्त, स्टेम के सिर जो कि वाल्व के साथ स्थापित है दोहरे आयामी डिजाइन को अपनाता है। जब वाल्व खुला है, वाल्व वाल्व पाइपलाइन के समानांतर है, और जब वाल्व पूरी तरह से बंद है,चाबी पाइपलाइन के लंबवत है, ताकि वाल्व के पूरी तरह से खुले और बंद संकेत स्पष्ट हों।

फ्लोटिंग बॉल वाल्वों की विशेषताएंः
फ्लोटिंग बॉल प्रकार
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर

छोटे प्रवाह प्रतिरोध के साथ पूर्ण पोर्ट
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टेटिक डिजाइन
ब्लाउज-विरोधी स्टेम

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

वैकल्पिक स्प्रिंग लोड पैकिंग

वैकल्पिक धातु सीट डिजाइन

वैकल्पिक ISO 15848 के अनुसार कम उत्सर्जन वाली पैकिंग

फ्लोटिंग बॉल वाल्वों के लिए लागू मानक:
a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
