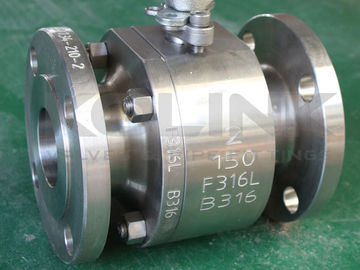

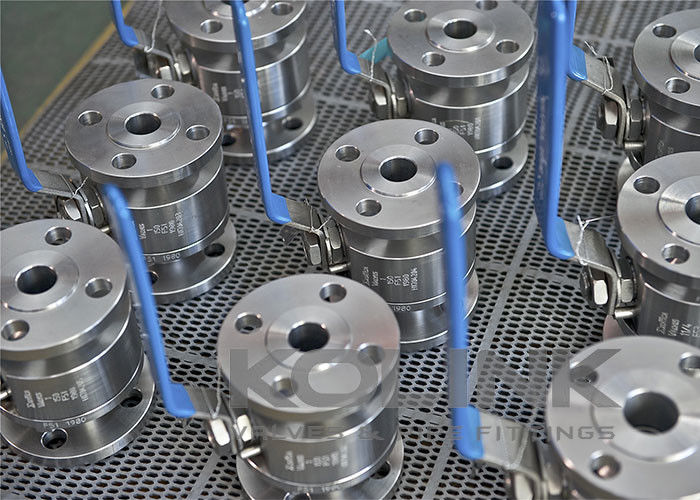

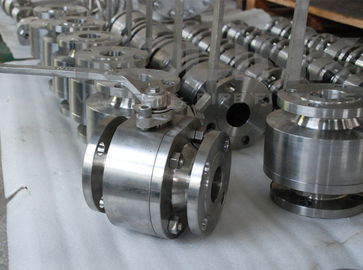

फोल्ड स्टील 2-पीसी बॉल वाल्व क्लास 150-1500 फ्लोटिंग बॉल फ्लैंग

फोल्ड स्टील 2-पीसी बॉल वाल्व क्लास 150-1500 फ्लोटिंग बॉल फ्लैंग

फ्लोटिंग बॉल वाल्वों के सभी लाभों के साथ, कोलिंक फोल्डेड स्टील फ्लोटिंग बॉल वाल्वों को 2-टुकड़ा स्प्लिट बॉडी और 3-टुकड़ा बोल्ट बॉडी के प्रकारों में पेश किया जाता है।फोर्जिंग सामग्री अधिकतम नामित संचालन दबाव के तहत पर्याप्त कठोरता और ताकत सुनिश्चित करती हैवाल्व शरीर की मानक दीवार मोटाई और उच्च शक्ति वाले बोल्ट पाइप दबाव को सहन करने के लिए पर्याप्त हैं।वाल्व के आंतरिक भागों डिजाइन और सभी प्रकार के काम की स्थिति में विश्वसनीयता सुनिश्चित करने के लिए चुना जाता है.

बेहतर यांत्रिक गुणों, दबाव प्रतिधारण और गुणवत्ता के लिए फोल्ड सामग्री के साथ, फोल्ड स्टील फ्लोटिंग बॉल वाल्व मध्यम या उच्च दबाव सेवाओं और व्यापक तापमान रेंज के लिए आदर्श हैं,और छोटे आकार के trunnion-माउंटेड गेंद वाल्व की जगह ले सकता है.

फोल्ड स्टील फ्लोटिंग बॉल वाल्व डिजाइन, सामग्री, आकार, दबाव वर्ग और अंत कनेक्शन की एक विस्तृत श्रृंखला में हैं।Cryogenic और उच्च तापमान धातु बैठे विन्यास भी उपलब्ध हैं.

डिजाइन विशेषताएं:

1विशेष सीट डिजाइन
फ्लोटिंग बॉल वाल्व आमतौर पर एक लचीली सीट के साथ डिज़ाइन किए जाते हैं। जब मध्यम दबाव कम होता है, तो सीट और बॉल के बीच संपर्क क्षेत्र छोटा होता है,जो संपर्क क्षेत्र में अधिक दबाव बनाता है ताकि विश्वसनीय सीलिंग सुनिश्चित हो सकेजब मध्यम दबाव अधिक हो जाता है, तो सीट और गेंद का संपर्क क्षेत्र सीट के लोचदार विकृति के साथ बड़ा हो जाता है,ताकि सीट क्षतिग्रस्त होने के बिना उच्च मध्यम जोर का सामना कर सके.

2अग्नि-सुरक्षित डिजाइन
यदि गलती से पाइप और वाल्व में आग लग जाती है, तो पीटीएफई या अन्य गैर-धातु सामग्री से बनी सीट रिंग उच्च तापमान पर जल सकती है, जिससे वाल्व में भारी रिसाव हो सकता है।अग्नि-सुरक्षित सीट डिजाइन गेंद और सीट के बीच एक सावधानी डिजाइन है. वाल्व सीट जल जाने के बाद, मध्यम दबाव एक सहायक धातु-से-धातु सील बनाने के लिए धातु सील की ओर गेंद को लगातार धकेल देगा,जो प्रभावी ढंग से वाल्व रिसाव को कम कर सकता हैइसके अतिरिक्त, मध्य फ्लैंज सीलिंग गास्केट धातु के सर्पिल-वंड गास्केट से बना है, जो उच्च तापमान के तहत भी सीलिंग सुनिश्चित कर सकता है।KOLINK गेंद वाल्वों की अग्नि-सुरक्षित डिजाइन API 607 के अनुसार अनुमोदित हैं.

3. ब्लाउज-प्रूफ और सीलिंग ऑफ स्टेम
स्टेम अपने निचले छोर पर एक अभिन्न कॉलर के साथ मशीनीकृत है, और यह वाल्व की आंतरिक गुहा से स्थापित है,ताकि स्टेम वाल्व गर्दन द्वारा अवरुद्ध है और वाल्व गुहा में असामान्य दबाव-बढ़ती स्थिति के तहत भी माध्यम से बाहर उड़ाया नहीं किया जाएगाइसके अतिरिक्त, आग लगने के मामले में स्टेम पैकिंग जल जाने के बाद रिसाव से बचने के लिए, स्टेम कंधे और शरीर के संपर्क के बीच थ्रश वॉशर एक सकारात्मक सील का गठन करेगा।सील बल मध्यम दबाव में वृद्धि के साथ बढ़ेगा, विभिन्न दबावों के तहत विश्वसनीय तने की सील सुनिश्चित करने, रिसाव को रोकने और दुर्घटना फैलने से बचने के लिए।

4- शेवरॉन पैकिंग।

शेवरॉन पैकिंग ग्रंथि क्षेत्र में मध्यम दबाव के खिलाफ सीलिंग दबाव को प्रभावी ढंग से समायोजित कर सकती है, और स्टेम पैकिंग की सीलिंग को अधिक विश्वसनीय बना सकती है।

5. विरोधी स्थैतिक संरचना
बॉल वाल्व को एंटी-स्टैटिक डिवाइस से लैस किया गया है और यह स्टेम के माध्यम से बॉल और बॉडी के बीच एक स्थिर चैनल बना सकता है,वाल्व के संचालन के दौरान घर्षण के कारण निर्मित स्थैतिक बिजली को छुट्टी देने के लिए, पाइपलाइन के माध्यम से, आग या विस्फोट से बचने के लिए जो विद्युत चिंगारी के कारण हो सकता है और सिस्टम सुरक्षा सुनिश्चित करता है।

6.वाल्वतालाइ उपकरण
मैनुअल बॉल वाल्व को पूरी तरह से खुले या पूरी तरह से बंद होने पर स्थिति में लॉक किया जा सकता है। लॉकिंग छेद के साथ पोजिशनिंग टुकड़ा वाल्व के गलत संचालन से बचने के लिए डिज़ाइन किया गया है,और यह पाइपलाइन कंपन या अन्य अप्रत्याशित कारकों के कारण गलती से वाल्व खोलने या बंद होने से भी रोक सकता हैयह विशेष रूप से ज्वलनशील और विस्फोटक तेल, रासायनिक और चिकित्सा पाइपलाइनों या फील्ड ट्यूबिंग के लिए प्रभावी है।

इसके अतिरिक्त, स्टेम के सिर जो कि वाल्व के साथ स्थापित है दोहरे आयामी डिजाइन को अपनाता है। जब वाल्व खुला है, वाल्व वाल्व पाइपलाइन के समानांतर है, और जब वाल्व पूरी तरह से बंद है,चाबी पाइपलाइन के लंबवत है, ताकि वाल्व के पूरी तरह से खुले और बंद संकेत स्पष्ट हों।

फोल्ड स्टील फ्लोटिंग बॉल वाल्व की विशेषताएंः
फ्लोटिंग बॉल प्रकार
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर

पूर्ण बंदरगाह या बंदरगाह कम करें
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टैटिक उपकरण
ब्लाउज-विरोधी स्टेम

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

वैकल्पिक तालाबंदी उपकरण

वैकल्पिक आईएसओ 5211 प्रत्यक्ष माउंटिंग पैड

वैकल्पिक धातु सीट डिजाइन

वैकल्पिक ISO 15848 के अनुसार कम उत्सर्जन वाली पैकिंग

फोल्ड स्टील के फ्लोटिंग बॉल वाल्वों के लिए लागू मानक:
a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
