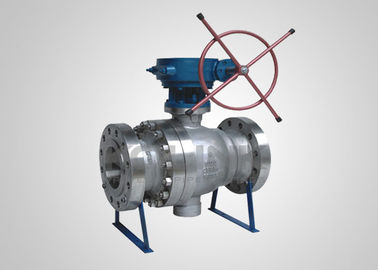

कास्ट स्टील ट्र्यूनियन-माउंटेड बॉल वाल्व फुल-पोर्ट डबल ब्लॉक & ब्लड डीबीबी

कास्ट स्टील ट्र्यूनियन-माउंटेड बॉल वाल्व फुल-पोर्ट डबल ब्लॉक एंड ब्लीड (डीबीबी)

ट्रनीयन माउंटेड बॉल वाल्व को दो फ्लोटिंग सीटों के साथ डिज़ाइन किया गया है, जो मध्यम के दबाव के तहत चलती हैं। सीटों के नीचे,सीट के प्री-लोडिंग स्प्रिंग्स को यह सुनिश्चित करने के लिए तैनात किया जाता है कि दो फ्लोटिंग सीटें गेंद की सतह को कसकर संलग्न करेंगेंद को ऊपरी और निचले ट्रनीयन द्वारा तय किया जाता है, इसलिए सीट के छल्ले बंद स्थिति में वाल्व के दौरान बहुत अधिक प्रवाह दबाव बल की अनुमति नहीं देते हैं।मध्यम के दबाव गेंद के खिलाफ सामने की सीट धक्का, एक बुलबुला कस सील का गठन।

छोटे ऑपरेटिंग टॉर्क, सीटों पर छोटे विरूपण, विश्वसनीय सीलिंग प्रदर्शन, लंबी सेवा जीवन ट्रनीयन घुड़सवार गेंद वाल्व का मुख्य लाभ हैं।Trunnion घुड़सवार गेंद वाल्व व्यापक रूप से लंबी दूरी की पाइपलाइन और सामान्य औद्योगिक पाइपलाइनों में उपयोग किया जाता है जो विभिन्न प्रकार के संक्षारक या गैर संक्षारक प्रवाह का सामना कर सकते हैं.

डिजाइन विशेषताएं:

1डबल ब्लॉकअरक्तस्राव (डीबीबी) कार्य
बंद स्थिति में, स्प्रिंग-लोड सीट के छल्ले वाल्व के दोनों छोरों से दबाव के खिलाफ एक सकारात्मक सील प्रदान करते हैं,जब सीटों की सतहों के बीच के शरीर के गुहा को वेंटिलेशन वाल्व और ड्रेन वाल्व के माध्यम से वेंटिलेट किया जाता है.

वेंटिलेशन वाल्व का उपयोग सीट की सख्तता की जांच करने के लिए भी किया जा सकता है। इसके अतिरिक्त, सीटों को नुकसान से बचाने के लिए शरीर की गुहा में जमा जमा को निचले रक्तस्राव छेद के माध्यम से साफ किया जा सकता है और निकाला जा सकता है।

2. कम ऑपरेटिंग टॉर्क
एक ट्रिन्नियन-माउंटेड बॉल वाल्व में एक ट्रिन्नियन-माउंटेड बॉल और दो फ्लोटिंग सीटें होती हैं, जो मध्यम दबाव के तहत चलती हैं।स्व-चिकित्सीय पीटीएफई सीट आवेषण और स्लाइडिंग असर सीटों और गेंद के बीच घर्षण को कम से कम कर सकता है, ऑपरेटिंग दबाव के तहत कम टोक़ प्राप्त करने के लिए।

3आपातकालीन सीलिंग डिवाइस
6′′ ((DN150) से अधिक के ट्र्यूनियन-माउंटेड बॉल वाल्वों के लिए, स्टेम और सीट क्षेत्रों पर सीलेंट इंजेक्शन डिवाइस हैं।इंजेक्शन फिटिंग के माध्यम से आपातकालीन सीलेंट इंजेक्शन सीट और स्टेम क्षेत्रों पर मध्यम रिसाव से बच सकता हैसीलेंट इंजेक्शन सिस्टम का उपयोग सीटों के स्नेहन के लिए भी किया जा सकता है।

4अग्नि-सुरक्षित डिजाइन
पाइप और वाल्व में आग लगने के मामले में, उच्च तापमान पर पीटीएफई, रबर या अन्य गैर धातु सामग्री से बने सीट रिंग, स्टेम ओ-रिंग जल सकते हैं,वाल्व में भारी रिसाव का कारण. अग्नि-सुरक्षित सीट डिजाइन गेंद और सीट के बीच एक सावधानी डिजाइन है। वाल्व सीट आवेषण के बाद जला दिया जाता है,मध्यम दबाव और पूर्व-लोड स्प्रिंग्स एक सहायक धातु-से-धातु सील बनाने के लिए गेंद की ओर लगातार सामने की सीट रिटेनर धक्का होगाइसके अतिरिक्त, मध्य फ्लैंज सील लगसेट धातु के सर्पिल-लूप लगसेट से बना है, जो उच्च तापमान के तहत सील को भी सुनिश्चित कर सकता है।KOLINK गेंद वाल्वों की अग्नि-सुरक्षित डिजाइन API 607 के अनुसार अनुमोदित हैं.

5. विरोधी स्थैतिक संरचना
बॉल वाल्व को एंटी-स्टैटिक डिवाइस से लैस किया गया है और यह स्टेम के माध्यम से बॉल और बॉडी के बीच एक स्थिर चैनल बना सकता है,वाल्व के संचालन के दौरान घर्षण के कारण निर्मित स्थैतिक बिजली को छुट्टी देने के लिए, पाइपलाइन के माध्यम से, आग या विस्फोट से बचने के लिए जो विद्युत चिंगारी के कारण हो सकता है और सिस्टम सुरक्षा सुनिश्चित करता है।

6. विश्वसनीय सीट सीलिंग संरचना
पूर्व-लोड स्प्रिंग्स को 2 फ्लोटिंग सीटों और गेंद के बीच कस सील सुनिश्चित करने के लिए तैनात किया जाता है। इसके अलावा, उच्च दबाव के तहत,मध्यम दबाव स्वचालित रूप से विश्वसनीय सीट सील सुनिश्चित करने के लिए गेंद के लिए कसकर सामने की सीट धक्का होगा.

9सुरक्षा राहत उपकरण
चूंकि गेंद वाल्व को प्राथमिक और द्वितीयक सीट सील के साथ डिज़ाइन किया गया है, मध्य गुहा अपने आप से दबाव को राहत नहीं दे सकती है।सुरक्षा राहत वाल्व शरीर पर स्थापित किया जाता है ताकि वाल्व गुहा के अंदर अति-दबाव क्षति के खतरे को रोकने के लिए जो मध्यम के थर्मल विस्तार के कारण हो सकता है.

11. ब्लो-आउट प्रूफ स्टेम

स्टेम अपने निचले छोर पर एक अभिन्न कॉलर के साथ मशीनीकृत है, और यह वाल्व की आंतरिक गुहा से स्थापित है,ताकि स्टेम वाल्व गर्दन द्वारा अवरुद्ध है और वाल्व गुहा में असामान्य दबाव-बढ़ती स्थिति के तहत भी माध्यम से बाहर उड़ाया नहीं किया जाएगा.

कास्ट स्टील ट्र्यूनियन-माउंटेड बॉल वाल्व की विशेषताएंs:
ट्रनीयन माउंटेड गेंद
फ्लोटिंग स्प्रिंग लोडेड सीट
डबल ब्लॉक और ब्लड (डीबीबी)

आपातकालीन सीलिंग उपकरण
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर
सूअर पकड़ने के लिए पूर्ण बंदरगाह
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टैटिक उपकरण
ब्लाउज-विरोधी स्टेम
गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

ISO 5211 के अनुसार वैकल्पिक प्रत्यक्ष माउंट

वैकल्पिक तालाबंदी यंत्र

वैकल्पिक स्टेम एक्सटेंशन

कास्ट स्टील ट्र्यूनियन-माउंटेड बॉल वाल्वों के लिए लागू मानक:

a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
