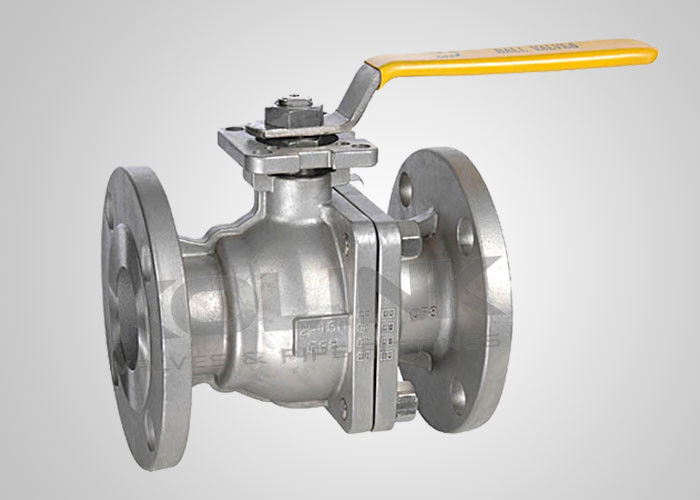

आर्थिक आईएसओ 5211 माउंटिंग पैड बॉल वाल्व लॉक डिवाइस के साथ स्टेनलेस स्टील

आईएसओ 5211 माउंटिंग पैड बॉल वाल्व स्टेनलेस स्टील लीवर लॉकिंग डिवाइस के साथ संचालित

प्रत्यक्ष घुड़सवार गेंद वाल्व एक एकीकृत आईएसओ 5211 माउंटिंग पैड प्रदान करता है जो एक actuator या गियरबॉक्स को सीधे ब्रैकेट या युग्मक की आवश्यकता के बिना माउंट करने की अनुमति देता है,एक बहुत अधिक कॉम्पैक्ट संरचना में परिणामबाहरी ब्रैकेट की अनुपस्थिति के कारण माउंटिंग पैड जंग के प्रति कम संवेदनशील होता है।आईएसओ 5211 प्रत्यक्ष माउंटिंग पैड विद्युत/वायुगत संचालित गेंद वाल्वों के लिए एक लागत प्रभावी समाधान प्रदान करता है.

एक्ट्यूएटरों की सुविधाजनक असेंबली के आधार पर,आईएसओ 5211 डायरेक्ट माउंटिंग पैड बॉल वाल्वों को वाल्व के प्रमुख संशोधन के बिना मैनुअल ऑपरेशन से इलेक्ट्रिक या वायवीय ऑपरेशन पर स्विच किया जा सकता है.

आईएसओ 5211 माउंटिंग पैड बॉल वाल्व आमतौर पर 304 / 316 स्टेनलेस स्टील सामग्री के साथ 3-टुकड़े वाले वाल्व होते हैं। यह आकार 1⁄4 ′′ से 4 ′′ तक और 1000 WOG दबाव तक एनपीटी या सॉकेट वेल्ड अंत के साथ उपलब्ध है।.ये वाल्व एक लॉकिंग लीवर हैंडल के साथ उपलब्ध हैं। एक लाइव लोड, ब्लो-आउट प्रूफ, एंटी-स्टेटिक स्टेम पूर्ण पोर्ट प्रवाह के साथ मानक है ताकि पूर्ण खुली स्थितियों में न्यूनतम दबाव गिरावट हो सके।इन वाल्वों का व्यापक रूप से रासायनिक अनुप्रयोगों में उपयोग किया जाता है, हाइड्रोलिक, खाद्य प्रसंस्करण, जल, तेल और गैस उद्योग।

आईएसओ 5211 की विशेषताएंमाउंटिंग पैड बॉल वाल्वs:
304 / 316 स्टेनलेस स्टील शरीर, गेंद और स्टेम

1000 पीएसआई दबाव रेटिंग

आईएसओ 5211 एक्ट्यूएशन के लिए प्रत्यक्ष माउंटिंग पैड

पूर्ण बोर / पूर्ण पोर्ट

फ्लोटिंग बॉल प्रकार

एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टेटिक डिजाइन
ब्लो-आउट प्रूफ स्टेम
लॉक करने योग्य चाबी का हैंडल

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

आईएसओ 5211 के लागू मानकमाउंटिंग पैड बॉल वाल्वs:
a) डिजाइन और निर्माणः ASME B16.34, बीएस 5351, एपीआई 607
b) आमने-सामने: कोलिंक का मानक
c) अंत कनेक्शनः स्क्रूड एनपीटी, सॉकेट वेल्ड, फ्लैंग या बीएसपी अंत
d) दबाव परीक्षणः एपीआई 598, एन 12266
