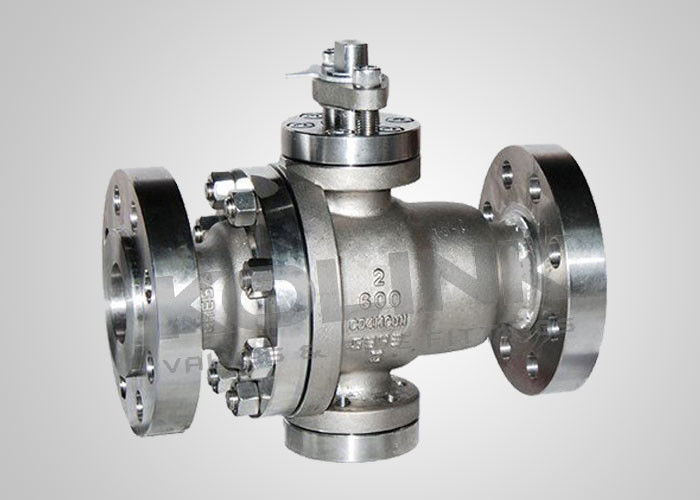

उच्च तापमान खनन सेवा के लिए धातु-बैठी गेंद वाल्व

उच्च तापमान और खनन सेवा

धातु-से-धातु बैठी गेंद वाल्वों में उत्कृष्ट गर्मी स्थायित्व है, और व्यापक रूप से महत्वपूर्ण और गंभीर सेवा अनुप्रयोगों में उपयोग किया जाता है जहां नरम सीटों का उपयोग नहीं किया जा सकता है,विशेष रूप से जब सेवा गंदा है, घर्षण, उच्च संक्षारक, उच्च तापमान पर 500°C तक, या दोनों का संयोजन।

बॉल वाल्वों की धातु की सीटों को लगभग किसी भी अनुप्रयोग और माध्यम के अनुरूप नरम सामग्री पर कठोरता के लिए किए गए सतह उपचारों की एक विस्तृत श्रृंखला के साथ प्रदान किया जाता है।टंगस्टन कार्बाइडऔर हार्ड क्रोम एलॉय कोटिंग को अतिरिक्त रूप से एक धातु विज्ञान बंध बनाने के लिए बेस धातु के साथ मिलाया जा सकता है,उच्च अखंडता सील सतह प्रदान करता है जो 70 HRC तक कठोरता के साथ लगभग छिद्रहीन मुक्त हैउपयोग किए गए मिश्र धातु के आधार पर, गेंद और सीट को एक साथ सटीक रूप से लपेटने से तंग बंद करने के लिए बेहतर इंटरफेसिंग होती है।गेंदों उच्च परिशुद्धता और सुपर दर्पण सतह प्रसंस्करण के साथ मशीनीकृत कर रहे हैंस्प्रिंग पूर्व लोड धातु सीटों सील की विश्वसनीयता और स्थिर संचालन टॉर्क सुनिश्चित करते हैं।

डिजाइन विशेषताएंः

1. गेंद और सीट सतह कठोरता
सेवा की स्थितियों के अनुसार HVOF कोटिंग, निकेल-आधारित मिश्र धातुओं, वुल्फ़ेन कार्बाइड, स्टेललाइट मिश्र धातुओं के स्प्रे वेल्डिंग आदि सहित विभिन्न गेंद और सीट कठोरता प्रौद्योगिकियों को अपनाया जाता है।सीलिंग चेहरे की सामग्री का गर्मी प्रतिरोध 540°C~600°C तक पहुंच सकता हैये सामग्री अच्छी तरह से पहनने के प्रतिरोधी और प्रभाव प्रतिरोधी होती हैं।

2. लचीला वाल्व खोलने और बंद करने
उच्च तापमान के तहत, थर्मल विस्तार के कारण गेंद और सीट का विस्तार होता है, जिससे 2 सीटों के बीच गेंद को जाम हो जाता है। डिस्क स्प्रिंग या स्प्रिंग लोडेड सीट का उपयोग करके,ऊष्मीय विस्तार को उच्च तापमान के तहत लचीला खोलने और बंद सुनिश्चित करने के लिए अवशोषित किया जा सकता.

3. अग्नि सुरक्षित सीलिंग सामग्री

धातु से बने गेंद वाल्वों के गास्केट स्टेनलेस स्टील + लचीले ग्रेफाइट सर्पिल से बने होते हैं, और पैकिंग लचीला ग्रेफाइट होती है।ये अग्निरोधक सामग्री उच्च तापमान के तहत वाल्व की विश्वसनीय सील सुनिश्चित, या यहां तक कि आग की स्थिति में भी।

4धातु सीट डिजाइन
धातु की सीट वाला ट्रनीयनगेंद वाल्वमध्य गुहा में प्रवेश करने वाले द्रव को रोक सकता है। जब वाल्व बंद हो जाता है और मध्य गुहा को वेंटिलेट किया जाता है,ऊपर और नीचे की सीटें स्वतंत्र रूप से इनलेट और आउटलेट पर तरल पदार्थ को ब्लॉक करती हैं, डबल ब्लॉक एंड ब्लीड (DBB) फ़ंक्शन सुनिश्चित करता है।
धातु से बने फ्लोटिंग बॉल वाल्व मध्य गुहा से निकलने वाले तरल पदार्थ को रोक सकते हैं, और सामान्यतः यह एक दिशात्मक सीलिंग है, जिसमें शरीर पर प्रवाह की दिशा चिह्नित है।द्विदिश सील संरचना भी अनुरोध पर उपलब्ध हैं.

5. विश्वसनीय सीलिंग प्रदर्शन
विभिन्न स्थानों पर गेंद और चक्की के घूर्णन के द्वारा, गेंद की सतह को उच्च गोलाकारता और बारीकता तक पॉलिश किया जाता है।दोनों वसंत पूर्व लोड सीट सील और द्रव दबाव मजबूर सीट सील के साथ, धातु के बैठी हुई गेंद वाल्वों की रिसाव दर ASME B16 के स्तर IV को पूरा कर सकती है।104.

धातु से बने गोलाकार वाल्वों की विशेषताएंः
फ्लोटिंग बॉल या ट्र्यूनियन माउंटेड बॉल प्रकार
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर

पूर्ण पोर्ट
नरम पीटीएफई सीट के बिना पूरी तरह से अग्नि सुरक्षित
एंटीस्टेटिक डिजाइन
ब्लाउज-विरोधी स्टेम

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

वैकल्पिक ISO 15848 के अनुसार कम उत्सर्जन वाली पैकिंग

फ्लोटिंग बॉल वाल्वों के लिए लागू मानक:
a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
