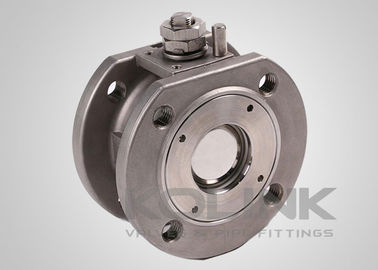

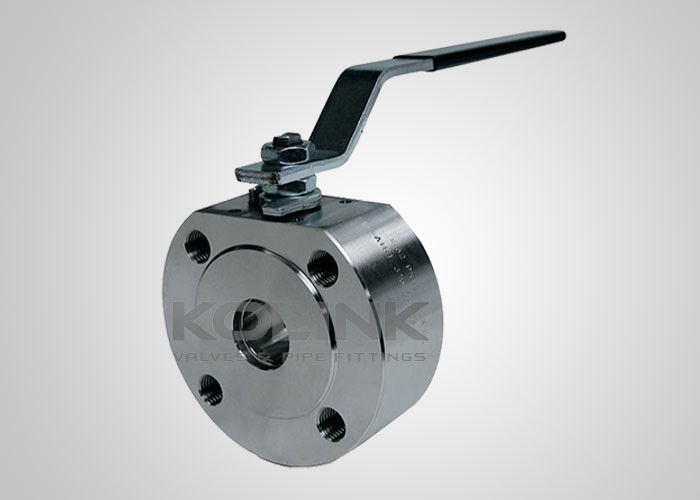

वेफर प्रकार का बॉल वाल्व, स्टेनलेस स्टील पतला बॉल वाल्व CF8 CF8M F304 F316

वेफर प्रकार का बॉल वाल्व, स्टेनलेस स्टील पतला बॉल वाल्व CF8 CF8M F304 F316

वेफर प्रकार का गोला वाल्व एक प्रकार का पतला गोला वाल्व होता है जिसमें 1 टुकड़ा का बॉडी डिज़ाइन होता है, वाल्व सीट और अंत फ्लैंज के बीच छोटी दूरी होती है, और छोटा चेहरा-सा-सा आयाम होता है।आम तौर पर वाल्व मोनोब्लॉक एक टुकड़ा प्रकार है, लेकिन बड़े आकारों के लिए, वेफर बॉल वाल्व को 2 टुकड़ों में विभाजित शरीर में भी डिज़ाइन किया जा सकता है। इसके हल्के डिजाइन के कारण, वेफर बॉल वाल्व का उपयोग कम दबाव सेवा में किया जाता है।अन्य विकल्पों में ओ-पोर्ट शामिल हैं, वी-पोर्ट, घुमावदार पोर्ट, और विभिन्न प्रवाह विनियमन आवश्यकताओं के लिए आयताकार पोर्ट

वेफर बॉल वाल्व का व्यापक रूप से रसायन, दवा, खाद्य और पेय पदार्थ, वसा, जैव प्रौद्योगिकी, तरल डिटर्जेंट, धातु विज्ञान, कागज निर्माण, जहाज निर्माण आदि में उपयोग किया जाता है।

वेफर बॉल वाल्व आदर्श रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां स्थान प्रीमियम पर है। वेफर बॉल वाल्व आमतौर पर एक टुकड़ा डिजाइन और फ्लोटिंग बॉल प्रकार है,और दोनों कास्ट और फोर्गेड शरीर में उपलब्ध हैं, पूर्ण और कम बोर कॉन्फ़िगरेशन और, हालांकि मैनुअल ऑपरेशन के लिए डिज़ाइन किया गया है, कुछ आकारों पर एक्शन को समायोजित किया जा सकता है।

वेफर प्रकार के गोलाकार वाल्वों की विशेषताएं:
संक्षिप्त आमने-सामने आयाम
1 टुकड़ा शरीर

कास्ट या फोर्ज्ड बॉडी

पूर्ण बंदरगाह या बंदरगाह कम करें
ब्लाउज-विरोधी स्टेम

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

वैकल्पिक वी-पोर्ट, घुमावदार पोर्ट और आयताकार पोर्ट

वैकल्पिक तालाबंदी उपकरण

वैकल्पिक आईएसओ 5211 प्रत्यक्ष माउंटिंग पैड

लागू मानकवेफर प्रकार के गेंद वाल्व:

a) डिजाइन और निर्माणः ASME B16.34, JIS B2071, DIN 3357
b) अग्नि सुरक्षाः API 607, API 6FA
ग) आमने-सामने: कोलिंक मानक
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598, जेआईएस बी 2003
