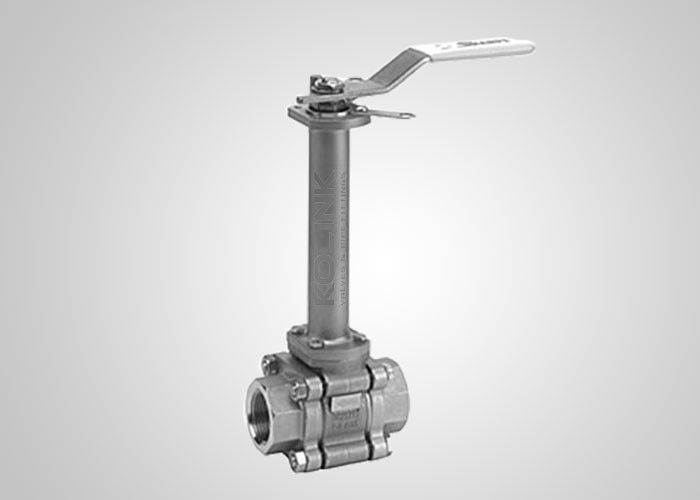

क्रायोजेनिक बॉल वाल्व, कम तापमान सेवा LCB LC9 LF2 LF9 CF8 CF8M F304 F316

क्रायोजेनिक बॉल वाल्व, कम तापमान सेवा LCB LC9 LF2 LF9 CF8 CF8M F304 F316

क्रायोजेनिक बॉल वाल्वों का उपयोग वायु पृथक्करण संयंत्रों, एलएनजी भंडारण, वितरण और परिवहन, एयरोस्पेस, पेट्रोकेमिकल और चिकित्सा उद्योगों में किया जाता है।अत्यंत निम्न तापमान और सबसे कठोर वातावरण मेंक्रायोजेनिक बॉल वाल्वों को लगातार उच्च प्रवाह क्षमता, तंग बंद, ऊर्जा दक्षता और लंबे समय तक सेवा मुक्त जीवन का प्रदर्शन करना चाहिए।

डिजाइन विशेषताएंः

इन वाल्वों को सुनिश्चित रिसाव दर प्रदान करने के लिए संचालित किया जाना आवश्यक है।वाल्व जो -500C से नीचे उपयोग करने के लिए अनुशंसित हैं एक विस्तारित हुड के साथ डिजाइन किया गया है जो ऑपरेटर और स्टेम सील को ठंडे तापमान से अलग करता है.

जब वाल्व बंद स्थिति में है, वाल्व के मध्य गुहा में फंसे निम्न तापमान तरल पदार्थ असामान्य तापमान वृद्धि के मामले में गैसीकरण के अधीन है,गुहा के अंदर तेजी से वॉल्यूम विस्तार और दबाव वृद्धि का कारण, जो वाल्व क्षति और गंभीर दुर्घटना का कारण बन सकता है। कोलिंक क्रायोजेनिक बॉल वाल्व को एक दिशा में डिजाइन किया गया है जिसमें स्टेम स्लॉट और बॉल के अपस्ट्रीम चेहरे दोनों में वेंट छेद हैं,बढ़ते दबाव को वाल्व में फंसने से रोकनाप्रत्येक वाल्व को गलत स्थापना को रोकने के लिए प्रवाह दिशा तीर से चिह्नित किया गया है।

स्टेम प्राइमरी सील और असर विस्तारित स्टेम के पैकिंग अंत के पास स्थित हैं ताकि इन भागों को कम तापमान से बचाया जा सके और एक ब्लो-आउट प्रूफ स्टेम डिजाइन प्रदान किया जा सके।स्टैम पैकिंग के लिए स्व-समायोजन प्रदान करता है कि जीवित लोड स्टेम पैकिंग विस्तार के शीर्ष पर शामिल हैवाल्वों को विशेष रूप से साफ किया जाता है ताकि सर्विस मीडिया के साथ प्रतिक्रिया करने वाले सभी वसा और तेल को हटाया जा सके।

क्रायोजेनिक बॉल वाल्व फ्लोटिंग या ट्र्यूनियन माउंट बॉल और साइड-एंट्री या टॉप-एंट्री बॉडी डिजाइन में उपलब्ध हैं।सीट और गास्केट सामग्री को लीक दर और भगोड़ा उत्सर्जन की सबसे अधिक मांग की आवश्यकताओं को पूरा करने के लिए डिज़ाइन और चुना जाता हैविभिन्न सामग्रियों से बने वाल्व शरीर विभिन्न तापमान के लिए उपयुक्त हैं। उच्च घनत्व सीटों और पूरे सील के साथ, कोलिंक क्रायोजेनिक बॉल वाल्व -196 डिग्री सेल्सियस के तहत काम करने में सक्षम है।

सामग्री का चयन:

साधारण इस्पात कम तापमान पर ठंडे में भंगुरता दिखाता है। वाल्व के कार्य तापमान के अनुरूप शरीर सामग्री का चयन करना महत्वपूर्ण है।शरीर सामग्री के सबसे कम कार्य तापमान के लिए निम्नलिखित तालिका देखेंकम तापमान वाली सामग्री को मानक आवश्यकताओं के अनुसार कम तापमान वाले प्रभाव परीक्षण के अधीन किया जाना चाहिए।

-100°C से कम कामकाजी तापमान वाले वाल्वों के लिए, शरीर, हुड और स्टेम, गेंद और सीट को कच्चे मशीनिंग के बाद क्रायोजेनिक उपचार की आवश्यकता होती है और पैकिंग, गास्केट,बोल्ट और नट भी कम तापमान की स्थिति के लिए उपयुक्त सामग्री से बने होने चाहिए.

अनुबंध की आवश्यकताओं के अनुसार, कम तापमान में ऑपरेटिंग टॉर्क, सीलिंग प्रदर्शन और अन्य सूचकांक का परीक्षण करने के लिए क्रायोजेनिक परीक्षण किया जा सकता है।

संरचनात्मक डिजाइन और मशीनिंग और विनिर्माण विशेषताएं

की विशेषताएंक्रायोजेनिकबॉल वाल्व:
विस्तारित हुड

तने और गेंद पर वेंटिलेशन छेद

एक दिशात्मक प्रवाह

दबाव मुक्त करने के लिए तने और गेंद में वेंटिलेशन छेद

जिंदा लोडेड स्टेम पैकिंग

धीमा करने का कार्य

निम्न तापमान सामग्री विकल्प
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टैटिक उपकरण
ब्लाउज-विरोधी स्टेम

गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

वैकल्पिक ISO 15848 के अनुसार कम उत्सर्जन वाली पैकिंग

लागू मानकक्रायोजेनिकगेंद वाल्वः
a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
