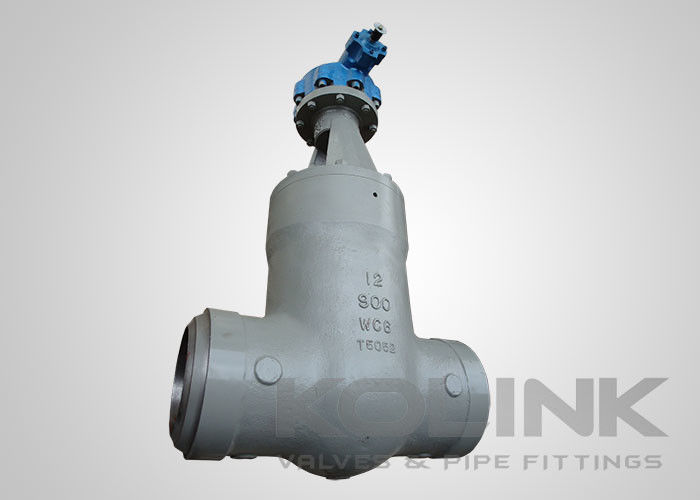

प्रेशर सील गेट वाल्व बट-वेल्डेड क्लास 600-2500 4-24 इंच

दबाव सील गेट वाल्व बट वेल्ड अंत उच्च दबाव वर्ग 600-2500

दबाव वर्ग 600/PN100 या उससे अधिक के गेट वाल्व के लिए बेहतर बंद करने के लिए दबाव सील हुड का सुझाव दिया जाता है, जबकि ग्राहक के विकल्प के लिए बोल्ट हुड अभी भी उपलब्ध है।

दबाव सील डिजाइन में धातु-से-धातु सील शामिल है जो दबाव बढ़ने के साथ तंग हो जाती है।प्रारंभिक प्रीलोडेड नरम लोहे की गास्केट पर कॉपर को हुड पर कॉपर के साथ जोड़ने के लिए विकृत करता है. गास्केट पर पतली चाकू का किनारा शरीर और हुड के बीच कसकर कैद है। उथले कोण से यह सुनिश्चित होता है कि गास्केट केवल हुड पर एक छोटे से ऊपर की ताकत के साथ कसकर सील हो।एक बार प्रारंभिक मुहर बनाई जाती है, बॉडी/हॉट जंक्शन वाल्व में थर्मल या दबाव की स्थिति के बावजूद लीक मुक्त रहेगा। जंक्शन को इकट्ठा करने के बाद, हॉट कैप स्क्रू को समायोजित करने की कोई आवश्यकता नहीं है।

• दबाव सील हुड
• बाहरी पेंच और जूआ
• धातु-से-धातु सीट, कंक्रीट डिस्क, सीट और पीछे की सीट पर उपग्रह ओवरले
• किसी भी प्रकार के एक्ट्यूएटर या क्विवल गियर की आसान असेंबली के लिए मानक आईएसओ शीर्ष माउंटिंग
• बट वेल्ड का अंत या फ्लैंज का अंत

• डिजाइन और निर्माणः एपीआई 600, एपीआई 6डी, एएसएमई बी16.34
• आमने-सामनेः एपीआई 6डी, एएसएमई बी16.10, एन 558
• कनेक्शन अंतः ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• परीक्षणः एपीआई 600, एपीआई 6डी, एन 12266
