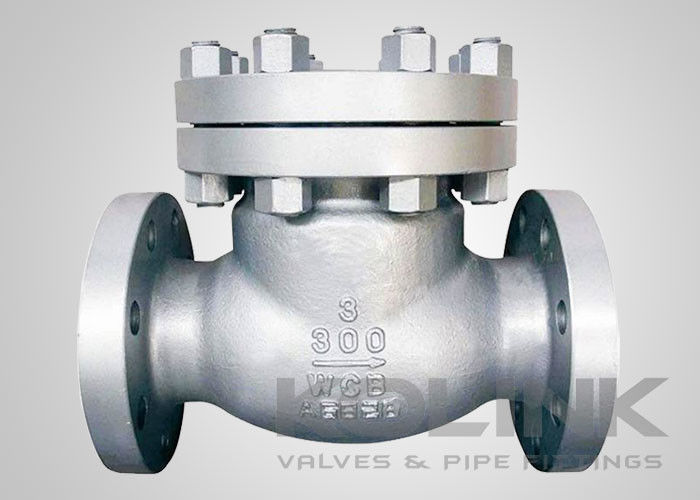

कास्ट स्टील स्विंग चेक वाल्व, वर्ग 150-1500 गैर वापसी वाल्व WCB फ्लैंग

कास्ट स्टील स्विंग चेक वाल्व वर्ग 150-1500 गैर-वापसी वाल्व WCB फ्लैंग

स्विंग चेक वाल्व सामान्य प्रयोजन के लिए सबसे आम और सर्वोत्तम चेक वाल्व हैं। सभी चेक वाल्व डिजाइनों में से, ये वाल्व सबसे कम दबाव गिरावट का उत्पादन करते हैं,जब एक ही आकार के अन्य चेक वाल्वों की तुलना मेंइनका डिजाइन सरल है और इन्हें बनाए रखना आसान है।
स्विंग चेक वाल्व का कार्य वाल्व के शरीर के अंदर हिंज-स्टॉप के खिलाफ एक स्वीपिंग आर्क गति में बंद स्थिति से पूरी तरह से खुली स्थिति में डिस्क को स्थानांतरित करने के लिए प्रवाह बलों को अनुमति देकर होता है।वजन और डिस्क और स्विंग-आर्म विधानसभा के गुरुत्वाकर्षण केंद्र की स्थिति के कारण, वाल्व बंद स्थिति में वापस आ जाएगा यदि प्रवाह बाधित या उलट हो जाता है।हिंज पिन पर घुड़सवार बाहरी प्रतिभार कभी कभी प्रतिक्रिया समय और डिस्क बंद स्थिति में लौटने की गति को बढ़ाने या कम करने के लिए प्रयोग किया जाता हैबैठने की सतहें आम तौर पर समतल होती हैं, जिसका अर्थ है कि सीट पर रेडियल डिस्क की स्थिति महत्वपूर्ण नहीं है, सिवाय इसके कि यह सीट पर समतल होनी चाहिए।

स्विंग चेक वाल्व डिस्क तब तक स्थिर नहीं होते जब तक कि वे स्थिर प्रवाह वाली प्रणालियों में न हों और पूरी तरह से खुली स्थिति में न हों।चूंकि घूर्णन के डिस्क / खांचे विधानसभा केंद्र अपने pivot बिंदु से एक उचित दूरी पर हैइस अवधि के दौरान, स्विंग चेक वाल्वों को प्रवाह को रोकने या उलटने पर बंद होने में अपेक्षाकृत लंबा समय लगेगा।विपरीत प्रवाह बल प्रवाह और दबाव के निर्माण से ऊर्जा में बड़ी वृद्धि का अनुभव कर सकते हैंयह स्थिति उच्च ऊर्जा वाले जल हथौड़े का कारण बन सकती है जब डिस्क सीट पर टकराता है।

स्विंग चेक वाल्व को कई विकल्पों जैसे लीवर और वजन के साथ बढ़ाया जा सकता है, जिसे वाल्व को तेजी से बंद करने और स्लैमिंग को रोकने के लिए डिज़ाइन किया गया है।

स्विंग चेक वाल्वों की विशेषताएंः
स्विंग डिस्क डिजाइन
बंदूकदार ढक्कन
आंतरिक हिंज पिन डिजाइन मानक
शरीर के माध्यम से हिंज पिन डिजाइन उपलब्ध है
नवीकरणीय सीट
फ्लैंग्स या बट वेल्डिंग एंड्स
अतिरिक्त लीवर, काउंटरवेट और डम्पर उपलब्ध

स्विंग चेक वाल्वों के लिए लागू मानक:
a) डिजाइन और निर्माणःAPI 6D, BS 1868, ASME B16.34
(ख) आमने-सामनेः एपीआई 6डी, एएसएमई बी16.10, एन 558
c) कनेक्शन अंतः ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 6D, EN 12266, API 598, BS 6755
