आकार: | 2"-36" या डीएन50-डीएन900 | दबाव रेटिंग: | कक्षा 150 - कक्षा 2500 या पीएन16 - पीएन420 |
---|---|---|---|
वाल्व शरीर की सामग्री: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M, CF8M, आदि। | ||
प्रमुखता देना: | पिस्टन चेक वाल्व,उच्च दबाव चेक वाल्व वर्ग 600,दबाव सील स्विंग चेक वाल्व |

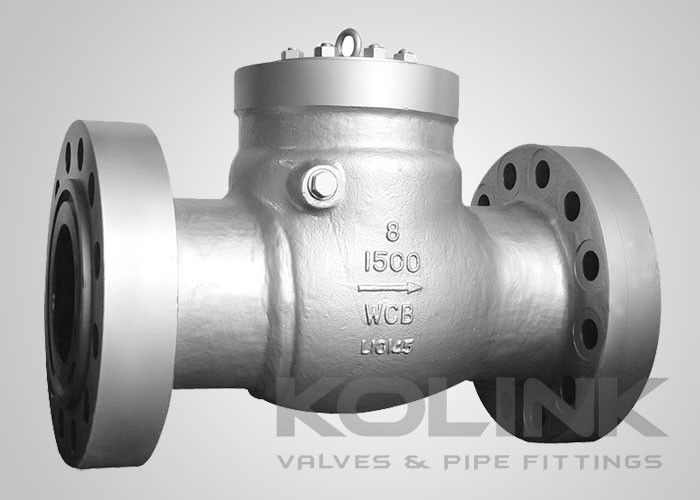

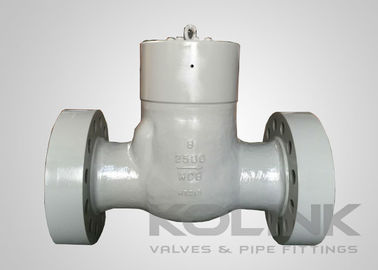

दबाव सील स्विंग चेक वाल्व कास्ट स्टील वर्ग 900-2500 उच्च दबाव
उच्च दबाव की स्थिति में बेहतर बंद करने के लिए दबाव सील हुड का सुझाव दिया जाता है, जबकि ग्राहक के विकल्प के लिए बोल्ट हुड अभी भी उपलब्ध है।
दबाव सील डिजाइन में धातु-से-धातु सील शामिल है जो दबाव बढ़ने के साथ तंग हो जाती है।प्रारंभिक प्रीलोडेड नरम लोहे की गास्केट पर कॉपर को हुड पर कॉपर के साथ जोड़ने के लिए विकृत करता है. गास्केट पर पतली चाकू का किनारा शरीर और हुड के बीच कसकर कैद है। उथला कोण यह सुनिश्चित करता है कि गास्केट केवल हुड पर एक छोटे से ऊपर की ताकत के साथ कसकर सील हो।एक बार प्रारंभिक मुहर बनाई जाती है, बॉडी/हॉट जंक्शन वाल्व में थर्मल या दबाव की स्थिति के बावजूद लीक मुक्त रहेगा। जंक्शन को इकट्ठा करने के बाद, हॉट कैप स्क्रू को समायोजित करने की कोई आवश्यकता नहीं है।
दबाव सील स्विंग चेक वाल्व की विशेषताएंः
स्विंग डिस्क डिजाइन
दबाव सील कवर
आंतरिक हिंज पिन डिजाइन मानक
शरीर के माध्यम से हिंज पिन डिजाइन उपलब्ध है
फ्लैंग्स या बट वेल्डिंग एंड्स
अतिरिक्त लीवर, काउंटरवेट और डम्पर उपलब्ध
दबाव सील स्विंग चेक वाल्वों के लिए लागू मानक:
a) डिजाइन और निर्माणःAPI 6D, BS 1868, ASME B16.34
(ख) आमने-सामनेः एपीआई 6डी, एएसएमई बी16.10, एन 558
c) कनेक्शन अंतः ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 6D, EN 12266, API 598, BS 6755
