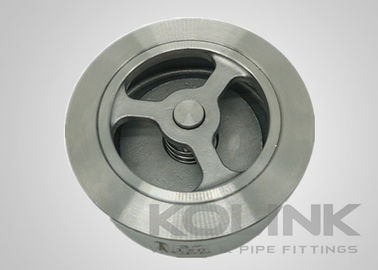

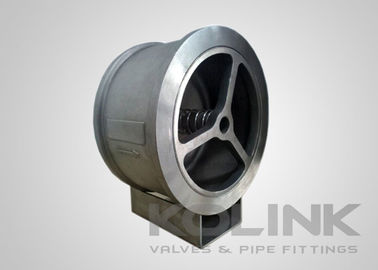

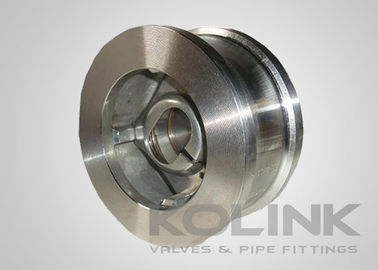

वेफर प्रकार लिफ्ट चेक वाल्व स्टेनलेस स्टील एकल प्लेट वर्टिकल प्रवाह

वेफर प्रकार लिफ्ट चेक वाल्व स्टेनलेस स्टील एकल प्लेट वर्टिकल प्रवाह

एकल-प्लेट वेफर चेक वाल्व डिस्क के साथ समानांतर गति के साथ विपरीत प्रवाह को रोकते हैं। इस डिजाइन के साथ, डिस्क हमेशा प्रवाह पथ में होता है।बैठने में सहायता के लिए स्प्रिंग-लोड किए गए डिस्क. ये वेफर प्रकार के चेक वाल्व बिना बोट के होते हैं और फ्लैंग्स के बीच स्थापित होते हैं। चेक वाल्व प्रकार के डिस्क में बहुत कम डिस्क यात्रा होती है और यह प्रवाह को रोकने या उलटने पर बहुत जल्दी प्रतिक्रिया करता है,इस प्रकार पानी हथौड़ा के लिए संभावित कम से कमयह संभावित जल हथौड़ा को कम करने में झुकाव डिस्क चेक वाल्व से कुछ बेहतर है, लेकिन उच्च दबाव गिरावट के साथ।

डिजाइन के आधार पर, सभी वेफर चेक वाल्वों को हेडलेस डिजाइन के कारण रखरखाव करने के लिए लाइन से हटा दिया जाना चाहिए।इन-लाइन डिस्क डिजाइन सबसे दबाव में गिरावट पैदा करता है जब एक ही आकार के अन्य चेक वाल्व की तुलना में.

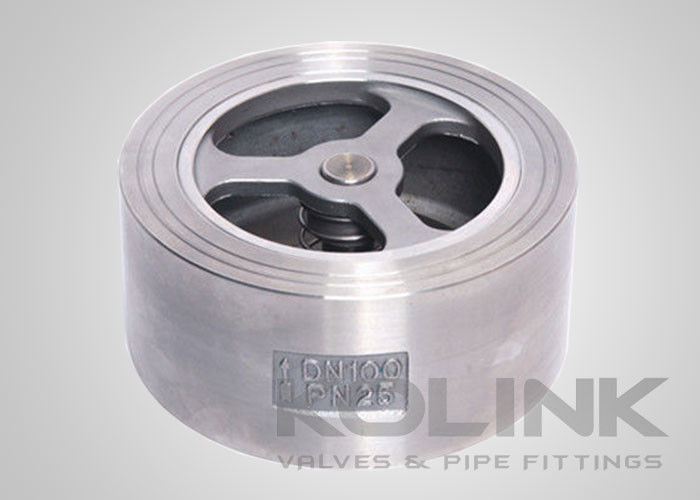

वेफर प्रकार लिफ्ट चेक वाल्व स्टेनलेस स्टील एकल प्लेट वर्टिकल प्रवाह

वेफर प्रकार लिफ्ट की विशेषताएंएकल-प्लेट वेफर चेक वाल्वs:
एक टुकड़ा कास्ट स्टील शरीर
संक्षिप्त आमने-सामने
कम बोर, स्विंग टाइप सिंगल प्लेट
डिस्क स्प्रिंग उपलब्ध

वेफर प्रकार लिफ्ट के लिए लागू मानकएकल-प्लेट वेफर चेक वाल्वs:
a) डिजाइन और निर्माणः API 6D, API 594
(ख) आमने-सामनेः एपीआई 6डी, एएसएमई बी16.10, एन 558
c) कनेक्शन अंतः ASME B16.5, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 6D, EN 12266, API 598
