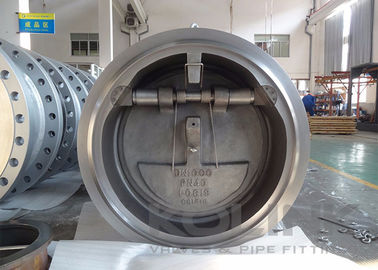

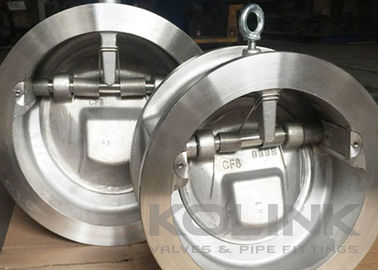

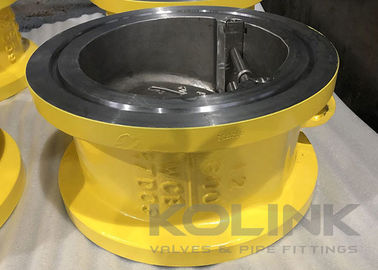

झुकाव डिस्क वेफर चेक वाल्व, स्प्रिंग लोड गैर वापसी वाल्व

झुकाव डिस्क वेफर चेक वाल्व स्प्रिंग लोड गैर वापसी वाल्व

झुकाव डिस्क चेक वाल्व एक ही आकार के स्विंग चेक वाल्वों की तुलना में थोड़ा अधिक दबाव गिरावट पैदा करते हैं। इन चेक वाल्वों में एक ही टुकड़ा डिस्क होता है। प्रवाह बलों के जवाब में, वे एक ही टुकड़े के डिस्क को एक ही टुकड़े के डिस्क के रूप में बनाते हैं।डिस्क की ज्यामिति के भीतर और वाल्व शरीर के केंद्र रेखा के थोड़ा ऊपर स्थित हैं जो कीप पिन के बारे में डिस्क pivotsडिस्क सीट पर घूमने के कारण, सीलिंग सतहों शंकु होना चाहिए। कुछ झुकाव डिस्क चेक वाल्व डिस्क पर एक काउंटरवेट शामिल है,नाटकीय रूप से कम प्रवाह दरों के साथ डिस्क स्थिरता में वृद्धि.

झुकाव डिस्क चेक वाल्व विशेष रूप से उच्च ऊर्जा वाले जल हथौड़े की क्षमता को कम करने के लिए डिज़ाइन किए गए थे।यह उद्देश्य घूर्णन के डिस्क के केंद्र को उसके धुरी बिंदु से थोड़ी दूरी पर स्थित करके पूरा किया जाता है, इस प्रकार डिस्क को तेजी से बंद करने के लिए अनुमति देता है प्रवाह को रोकने या प्रवाह उलट के साथ. हालांकि यह सबसे अच्छा है इस वाल्व का आकार पूरी तरह से खुला है,डिस्क कुछ कम से कम पूर्ण खुला प्रवाह परिस्थितियों में काफी स्थिर है.

जब यह रखरखाव की बात आती है, झुकाव डिस्क चेक वाल्व स्विंग चेक वाल्व की तुलना में अधिक चुनौतीपूर्ण हैं।डिस्क और शरीर में सीट की शंकुआकार बैठने की सतहों को अच्छी तरह से मेल खाना चाहिए, और डिस्क पिवोट की स्थिति सटीक होनी चाहिए।

की विशेषताएंझुकाव-डिस्कवेफर चेक वाल्वs:

एक टुकड़ा शरीर डिजाइन
संक्षिप्त आमने-सामने
त्वरित संचालन के लिए इनलाइन टिल्टिंग डिस्क
स्प्रिंग लोड डिजाइन उपलब्ध
वेफर एंड स्टैंडर्ड, फ्लैंग्ड एंड उपलब्ध

लागू मानकझुकाव-डिस्कवेफर चेक वाल्वs:
a) डिजाइन और निर्माणः API 6D, API 594
(ख) आमने-सामनेः एपीआई 6डी, एएसएमई बी16.10, एन 558
c) कनेक्शन अंतः ASME B16.5, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 6D, EN 12266, API 598
