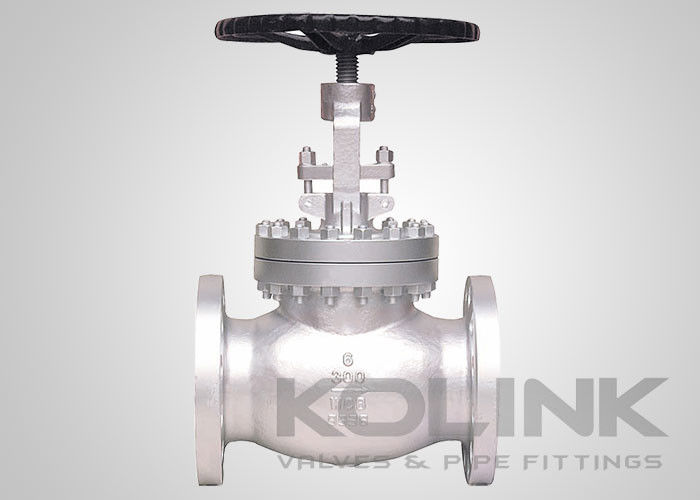

कास्ट स्टील ग्लोब वाल्व फ्लैन्ज वर्ग 150-1500 बीएस 1873

कास्ट स्टील ग्लोब वाल्व फ्लैंग क्लास 150-1500 BS 1873 स्टॉप वाल्व

ग्लोब वाल्वों को उनके गोलाकार शरीर के आकार के लिए नामित किया गया है जिसमें शरीर के दो हिस्सों को एक आंतरिक बैफल द्वारा अलग किया जाता है। ग्लोब वाल्वों का उपयोग अलगाव या थ्रॉटलिंग सेवा के लिए किया जा सकता है,उपयुक्त डिस्क स्थापित करके: मध्यम थ्रॉटलिंग के लिए फ्लैट-सीट डिस्क, अधिक गंभीर थ्रॉटलिंग के लिए पिंजरा, और रैखिक प्रवाह नियंत्रण के लिए पैराबोलिक प्लग।

ग्लोब वाल्व को शरीर के अनुसार भी वर्गीकृत किया जाता हैः नियमित सीधा पैटर्न, वाई पैटर्न और कोण पैटर्न। उनकी विभिन्न विन्यास उन्हें विभिन्न पाइपिंग विन्यास में स्थापित करने की अनुमति देता है।

गोलाकार वाल्वों को तीन प्रकार के मुख्य प्रकार के बॉडी-हाउस बंद करने के साथ भी आपूर्ति की जाती हैः बोल्ट हेड हेड वेल्डेड हेड और दबाव सील हेड।सील पर्याप्त संपीड़न बल बनाए रखने के लिए बॉडी-हाउनेट बोल्ट प्रीलोड पर निर्भर करता हैवेल्डेड हेड मुख्य रूप से छोटे आकार के फोल्डेड स्टील गेट वाल्वों के लिए लागू किया जाता है,खतरनाक सिस्टम तरल पदार्थों को ले जाने के दौरान बॉडी-हॉटनेस जोड़ पर शून्य रिसाव की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त. दबाव सील हुड उच्च दबाव सेवा के लिए वाल्व के लिए अपनाया जाता है, आम तौर पर 15 एमपीए (2250 पीएसआई) से अधिक है।अन्य संरचनाओं की तुलना में जहां आंतरिक दबाव में वृद्धि शरीर-हाउटेट संयुक्त में रिसाव पैदा करती है.

ग्लोब वाल्व फ्लैंग्ड एंड, बट वेल्ड एंड, सॉकेट वेल्ड एंड और स्क्रूड एंड के साथ आपूर्ति किए जाते हैं और कास्ट कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील,और तराशने वाले स्टील.

ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए सीट और स्टेम सामग्री के विभिन्न संयोजन उपलब्ध हैं।

• सीधा पैटर्न शरीर डिजाइन
• घुमावदार प्लग डिस्क डिजाइन मानक
• फ्लैट और विनियमन प्रकार की डिस्क उपलब्ध है
• बॉलटेड बोनट
• ओएस एंड वाई, राइजिंग स्टेम और हैंडव्हील
• घुमावदार पीछे की सीट
• फ्लैंग्स या बट वेल्डिंग एंड्स
• गियर या एक्ट्यूएटर उपलब्ध

• डिजाइन और निर्माणः बीएस 1873, एएसएमई बी16.34
• आमने-सामनेः ASME B16.10, EN 558, BS2080
• कनेक्शन अंतः ASME B16.5, ASME B16.25, एन 1092
• परीक्षण और निरीक्षणः एपीआई 598, एन 12266, बीएस 6755
