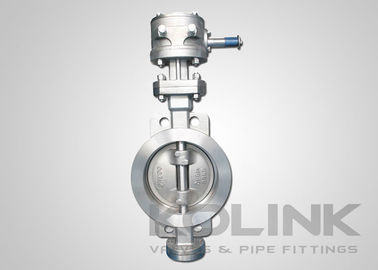

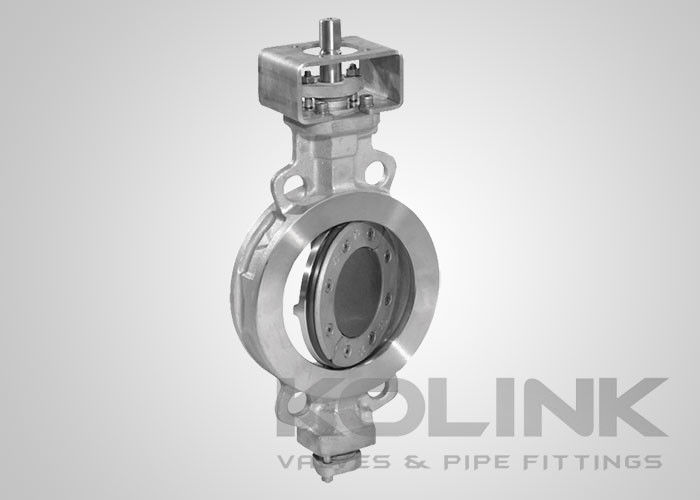

डबल ऑफसेट वेफर बटरफ्लाई वाल्व, ट्रिपल एक्सेन्ट्रिक बटरफ्लाई वाल्व धातु सीट

डबल ऑफसेट वेफर बटरफ्लाई वाल्व ट्रिपल एक्सेन्ट्रिक मेटल सीट

इस प्रकार, धातु की सीट का उपयोग करने वाला ट्रिपल एक्सेन्ट्रिक बटरफ्लाई वाल्व, एक लचीले बैठे बटरफ्लाई वाल्व की तुलना में अधिक दबाव का सामना करने में सक्षम है।सनकी डिस्क की सील या तो धातु/ग्राफाइट बहु-परत डिजाइन या पूरी तरह से धातु-से-धातु डिजाइन हो सकता हैबहु-परत डिजाइन शून्य रिसाव और सरल रखरखाव प्राप्त कर सकता है, जबकि धातु-से-धातु डिजाइन उच्च तापमान और दबाव में अधिक विश्वसनीय है। मूल रूप से बोलते हुए,ट्रिपल सनकी तितली वाल्व दोनों बंद या थ्रॉटलिंग सेवा में लागू किया जाता है.

वेफर प्रकार एक तितली वाल्व की आम शैली है और लग प्रकार की तुलना में कम महंगा है। वेफर तितली वाल्व दो फ्लैंग्स के बीच स्थापित किया जाता है।वाल्व bolts या studs और नट्स का उपयोग करके flange से flange के लिए जगह में रखा जाता हैइस प्रकार की स्थापना, निश्चित रूप से, पाइपिंग प्रणाली के केवल एक पक्ष को वाल्व से डिस्कनेक्ट करना असंभव बनाती है।

की विशेषताएंवेफर ट्रिपल एक्सेन्ट्रिक बटरफ्लाई वाल्वs:

एक्सेन्ट्रिक डिस्क डिजाइन
बहुस्तरीय डिस्क सील मानक
पूरी तरह से मील से धातु सील वैकल्पिक
एक दिशात्मक प्रवाह
वेफर बॉडी का प्रकार, लग का प्रकार या फ्लैंग प्रकार

लागू मानकवेफर ट्रिपल एक्सेन्ट्रिक बटरफ्लाई वाल्व:
ए) डिजाइन और निर्माणः एपीआई 609, एन 593, एमएसएस एसपी-68
b) आमने-सामने आयामः API 609, EN 558
c) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 598, EN 12266
