उच्च प्रदर्शन तितली वाल्व 2 से 48 इंच स्टेनलेस स्टील ट्रिपल ऑफसेट

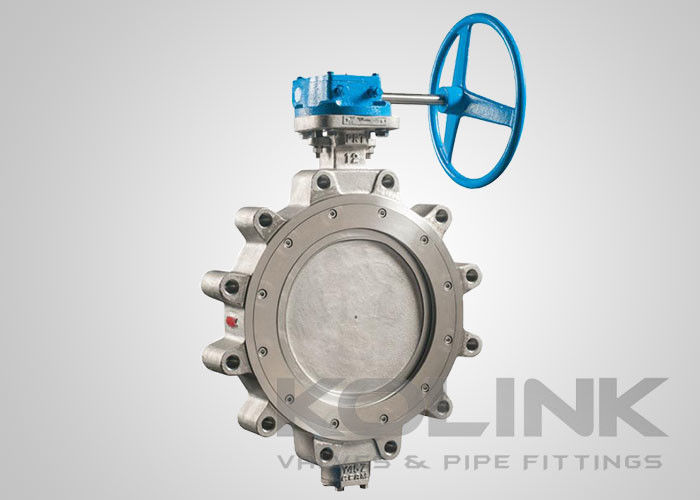

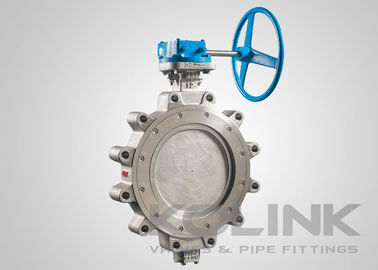

लग प्रकार उच्च प्रदर्शन तितली वाल्व स्टेनलेस स्टील ट्रिपल ऑफसेट

उच्च प्रदर्शन तितली वाल्व या तो लचीला डिस्क या सीट सील है, जो विनिमेय है। रबर अस्तर तितली वाल्व की तुलना में,उच्च प्रदर्शन तितली वाल्व के ऑफसेट डिजाइन वाल्व की सील क्षमता को बढ़ाता है, इसकी पहनने की प्रवृत्ति को कम करता है और इसकी सेवा जीवन को बढ़ाता है।

लग प्रकार के तितली वाल्वों में वाल्व शरीर के दोनों ओर घुमावदार सम्मिलन होते हैं। यह उन्हें बोल्ट और नट्स के दो सेटों का उपयोग करके एक प्रणाली में स्थापित करने की अनुमति देता है।वाल्व प्रत्येक flange के लिए बोल्ट के एक अलग सेट का उपयोग कर दो flanges के बीच स्थापित किया जाता हैयह सेटअप पाइप सिस्टम के किसी भी पक्ष को दूसरे पक्ष को परेशान किए बिना डिस्कनेक्ट करने की अनुमति देता है।
आम तौर पर बंद-अंत सेवा में उपयोग किए जाने वाले लग प्रकार के तितली वाल्व का दबाव रेटिंग कम होता है। उदाहरण के लिए, दो फ्लैंग्स के बीच माउंट किए गए लग प्रकार के तितली वाल्व का दबाव रेटिंग 150 पीएसआई होता है।एक ही वाल्व एक flange के साथ घुड़सवार, एक मृत अंत सेवा में, 75 psi रेटिंग है।

उच्च प्रदर्शन तितली वाल्व की विशेषताएं

एक्सेन्ट्रिक डिस्क डिजाइन
भोजन पर बैठने का मानक
प्रतिस्थापन योग्य ईपीडीएम या विटन सील उपलब्ध
वेफर बॉडी का प्रकार, लग का प्रकार या फ्लैंग प्रकार

उच्च दक्षता वाले तितली वाल्वों के लिए लागू मानक:
ए) डिजाइन और निर्माणः एपीआई 609, एन 593, एमएसएस एसपी-67
b) आमने-सामने का आयामः API 609, EN 559, MSS SP-67
c) अंत कनेक्शनः ASME B16.5, ASME B16.47, EN 1092, JIS B2220
d) परीक्षण और निरीक्षणः API 598, EN 12266
