निर्मित शरीर वर्ग गुइलोटिन वाल्व चाकू गेट वाल्व कार्बन स्टील स्टेनलेस स्टील

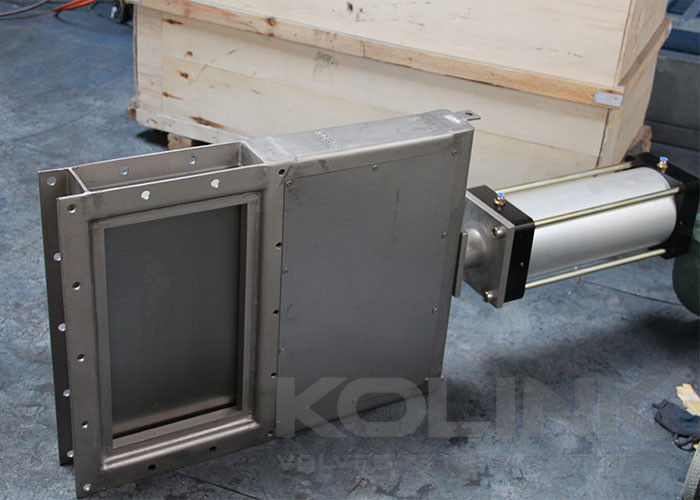

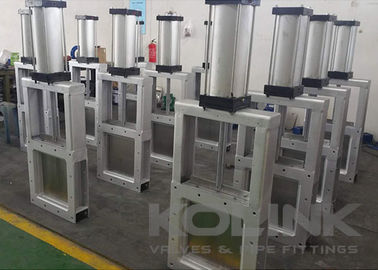

स्क्वायर-पोर्ट गिलोटिन वाल्व निर्मित शरीर कार्बन स्टील स्टेनलेस स्टील

वर्ग गिलोटिन वाल्व एक विशेष प्रकार का चाकू गेट वाल्व है। यह वर्ग या आयताकार पाइपों पर लगाया जाता है, आमतौर पर पानी या अपशिष्ट जल पाइपलाइन।वर्ग गुइलोटिन वाल्व के वाल्व शरीर आम तौर पर निर्मित है और विभिन्न आकारों के लिए अनुकूलित किया जा सकता हैदूसरी ओर, वर्ग गिलोटिन वाल्व का डिजाइन कम पाइपलाइन दबाव पर आधारित है। 6 बार से अधिक दबाव में वर्ग गिलोटिन वाल्व का उपयोग करने की सिफारिश नहीं की जाती है।

कोलिंक चाकू गेट वाल्व विभिन्न डिजाइनों में उपलब्ध हैं, एक टुकड़ा शरीर और दो टुकड़े शरीर, बढ़ते स्टेम और गैर बढ़ते स्टेम, एक-दिशात्मक और द्वि-दिशात्मक संरचनाएं,लोचदार और धातु सीट के छल्लेवैकल्पिक डिजाइनों के लिए, विचलन शंकु घर्षण स्लरी के प्रवाह को विचलित कर सकता है और घर्षण से वाल्व सीट की रक्षा कर सकता है, वी पोर्ट डिस्क और नलिका के माध्यम से,डिजाइन थ्रॉटलिंग सेवा के लिए प्रयोग किया जाता है, ग्राहकों की आवश्यकताओं के अनुसार।

की विशेषताएंस्क्वायर गिलोटिन वाल्व (स्लाइड गेट वाल्व):
विभिन्न आकारों के अनुरूप निर्मित शरीर
धातु या लोचदार सीटों पर बेवल चाकू
एक-दिशात्मक डिजाइन
बढ़ते तने और नहीं बढ़ते तने
उपलब्ध वायवीय, विद्युत, हाइड्रोलिक एक्ट्यूएटर

लागू मानकस्क्वायर गिलोटिन वाल्व (स्लाइड गेट वाल्व):
a) डिजाइन और निर्माणः एमएसएस एसपी-61, एएसएमई 16.34
b) आमने-सामने: MSS SP-81, ASME B16.10, एन 558
c) कनेक्शन अंतः ASME B16.5, EN 1092, JIS B2220
d) परीक्षणः MSS SP-81
