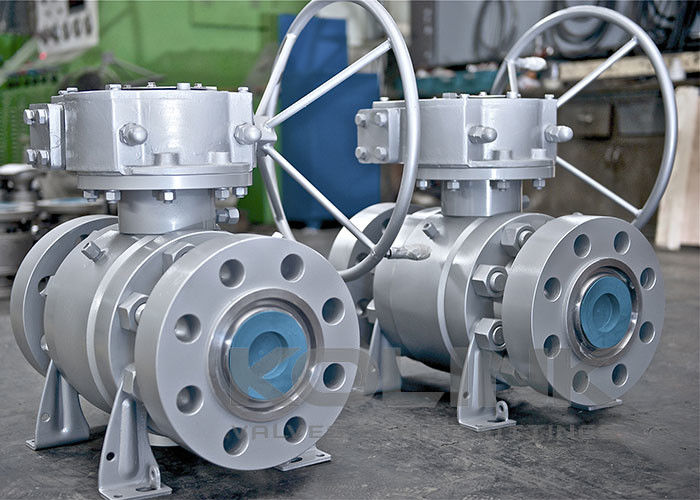

एपीआई 6 डी 3-पीसी ट्र्यूनियन घुड़सवार गेंद वाल्व टिकाऊ WCB A105 CF8 F304

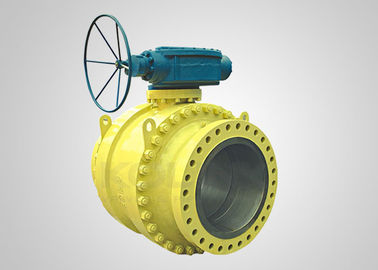

3-पीसी ट्र्यूनियन_माउंटेड बॉल वाल्व कास्ट स्टील WCB गियर संचालित

ट्रनीयन माउंटेड बॉल वाल्व को दो फ्लोटिंग सीटों के साथ डिज़ाइन किया गया है, जो मध्यम के दबाव के तहत चलती हैं। सीटों के नीचे,सीट के प्री-लोडिंग स्प्रिंग्स को यह सुनिश्चित करने के लिए तैनात किया जाता है कि दो फ्लोटिंग सीटें गेंद की सतह को कसकर संलग्न करेंगेंद को ऊपरी और निचले ट्रनीयन द्वारा तय किया जाता है, इसलिए सीट के छल्ले बंद स्थिति में वाल्व के दौरान बहुत अधिक प्रवाह दबाव बल की अनुमति नहीं देते हैं।मध्यम के दबाव गेंद के खिलाफ सामने की सीट धक्का, एक बुलबुला कस सील का गठन।

छोटे ऑपरेटिंग टॉर्क, सीटों पर छोटे विरूपण, विश्वसनीय सीलिंग प्रदर्शन, लंबी सेवा जीवन ट्रनीयन घुड़सवार गेंद वाल्व का मुख्य लाभ हैं।Trunnion घुड़सवार गेंद वाल्व व्यापक रूप से लंबी दूरी की पाइपलाइन और सामान्य औद्योगिक पाइपलाइनों में उपयोग किया जाता है जो विभिन्न प्रकार के संक्षारक या गैर संक्षारक प्रवाह का सामना कर सकते हैं.

ट्रनीयन माउंटेड बॉल वाल्वों की विशेषताएंः
ट्रनीयन माउंटेड गेंद
फ्लोटिंग स्प्रिंग लोडेड सीट
डबल ब्लॉक और ब्लड (डीबीबी)
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर
सूअर पकड़ने के लिए पूर्ण बंदरगाह
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टैटिक उपकरण
ब्लाउज-विरोधी स्टेम
गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

ISO 5211 के अनुसार वैकल्पिक प्रत्यक्ष माउंट

वैकल्पिक तालाबंदी यंत्र

वैकल्पिक स्टेम एक्सटेंशन

ट्रनीयन माउंटेड बॉल वाल्वों के लिए लागू मानदंड:

a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
