पूर्ण बंदरगाह ट्र्यूनियन बॉल वाल्व पूर्ण छेद आग प्रतिरोधी विरोधी स्थैतिक ब्लोअट प्रूफ स्टेम

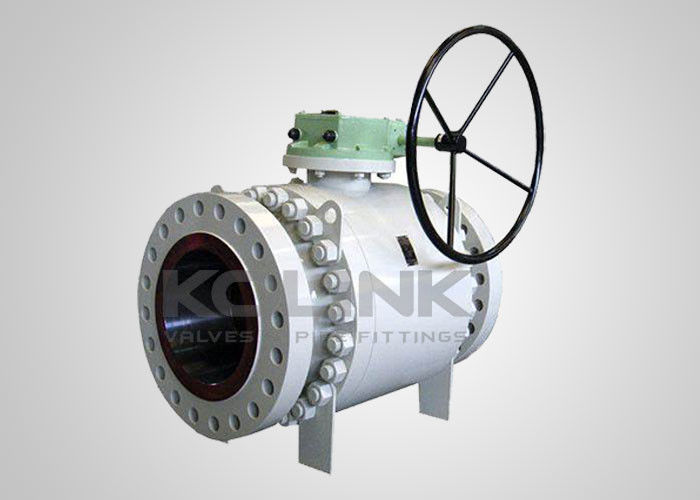

पूर्ण बंदरगाह ट्रनीयन बॉल वाल्व पूर्ण छेद फोर्ज स्टील गियर संचालित

पूर्ण छेद वाल्व के लिए, गेंद में छेद व्यास पाइप के समान आंतरिक व्यास है,जबकि एक कम छेद वाले वाल्व का छेद का व्यास उस पाइपवर्क के आंतरिक व्यास से छोटा होता है जिस पर यह स्थित है.

पूर्ण बंदरगाह डिजाइन न्यूनतम प्रवाह प्रतिरोध, दबाव में गिरावट और गुहापन सुनिश्चित करता है। पूर्ण बंदरगाह बॉल वाल्व का उपयोग वहां किया जाता है जहां उनके कम प्रवाह प्रतिरोध का मूल्य है जैसे कि पंप सक्शन पाइप पर,जहां दबाव में गिरावट पंप के प्रदर्शन को प्रभावित कर सकती हैइनका उपयोग मिश्रित तरल पदार्थों और ठोस पदार्थों वाले प्रवाहों में भी किया जाता है जहां प्रवाह के प्रतिबंधों से सामग्री में पृथक्करण हो सकता है जिससे निर्माण होता है और इस प्रकार पाइपों में प्रवाह कम हो जाता है।

पूर्ण छेद वाले वाल्वों का एक और कारण सफाई के लिए है। तेल और गैस उद्योग में एक पाइप सिस्टम के माध्यम से एक पिग को धकेलना आम प्रथा है।एक पिग एक गेंद की तरह दिखता है जो पाइप और वाल्व के अंदर की सफाई के लिए पाइपिंग प्रणाली के माध्यम से धकेल दिया जाता हैइस प्रकार के अभ्यास के लिए एक पूर्ण-पोर्ट वाल्व महत्वपूर्ण है क्योंकि एक सूअर एक कम पोर्ट वाल्व पर फंस जाएगा।

दूसरी ओर, कम बंदरगाह वाले गेंद वाल्वों का उपयोग तब किया जाता है जब दबाव में गिरावट, प्रवाह में अशांति और सामग्री की विशेषताओं में कोई चिंता नहीं होती है।इनका आकार छोटा और लागत कम होने के फायदे भी हैं।.

ट्रनीयन माउंटेड बॉल वाल्वों की विशेषताएंः
कम ऑपरेटिंग टॉर्क के लिए ट्र्यूनियन माउंट बॉल
फ्लोटिंग स्प्रिंग लोडेड सीट
डबल ब्लॉक और ब्लड (डीबीबी)
शरीर का विभाजन, अंतिम प्रवेश
दो टुकड़े या तीन टुकड़े का शरीर
सूअर पकड़ने के लिए पूर्ण बंदरगाह
एपीआई 607 के अनुसार अग्नि सुरक्षित
एंटीस्टैटिक उपकरण
ब्लाउज-विरोधी स्टेम

आपातकालीन सीलेंट सीलिंग डिवाइस

वाल्व के मध्य गुहा में स्वचालित दबाव राहत
गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध

ISO 5211 के अनुसार वैकल्पिक प्रत्यक्ष माउंट

वैकल्पिक तालाबंदी यंत्र

वैकल्पिक स्टेम एक्सटेंशन

ट्रनीयन माउंटेड बॉल वाल्वों के लिए लागू मानदंड:

a) डिजाइन और निर्माणः एपीआई 6डी, बीएस 5351, एपीआई 608, आईएसओ 17292, एमएसएस एसपी-72

b) अग्नि सुरक्षाः API 607, API 6FA
सी) आमने-सामनेः एपीआई बी1610, एपीआई 6डी, एन 558, डीआईएन 3202
d) अंत कनेक्शनः ASME B16.5, EN 1092, JIS B2220, ASME B16.25
ई) परीक्षण और निरीक्षणः एपीआई 6 डी, एन 12266, एपीआई 598
