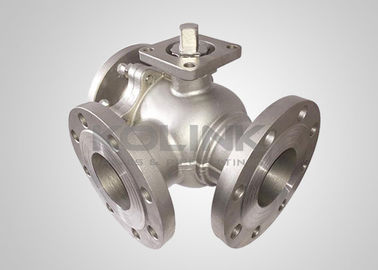

कास्ट स्टील 3-वे बॉल वाल्व एल-पोर्ट टी-पोर्ट फ्लैंज्ड DN15-DN200

कास्ट स्टील 3-वे बॉल वाल्व स्टेनलेस स्टील एल-पोर्ट टी-पोर्ट फ्लैंग्ड

3-वे बॉल वाल्व का उपयोग आवश्यकतानुसार विभिन्न दिशाओं से प्रवाह को स्विच करने, परिवर्तित करने और अलग करने के लिए किया जाता है। 3-वे वाल्व आमतौर पर एल पोर्ट या टी पोर्ट होते हैं, जो विचलन आवश्यकताओं पर निर्भर करते हैं। विभिन्न बॉल ओरिएंटेशन और पाइपलाइन कनेक्शन का संयोजन, वाल्व को विभिन्न विचलन कार्यों को करने में मदद करता है। इन वाल्वों का व्यापक रूप से धातु विज्ञान, खनन, पेट्रोलियम, रसायन, बिजली संयंत्रों, हल्के उद्योगों और स्वचालन नियंत्रण प्रणालियों में उपयोग किया जाता है। कम दबाव रेटिंग और छोटे आकार के कारण, 3-वे बॉल वाल्व आमतौर पर मैन्युअल रूप से संचालित होते हैं।

कोलिंक 3-वे बॉल वाल्व विश्वसनीय सीलिंग और चिकने प्रवाह चैनलों के साथ प्रदान किए जाते हैं, जो खोलने और बंद करने के साथ-साथ छोटे प्रवाह प्रतिरोध की सटीकता सुनिश्चित करते हैं। प्रवाह चैनलों के डिजाइन के अनुसार, मल्टी-पोर्ट बॉल वाल्व को एल पोर्ट 3-वे बॉल वाल्व, टी पोर्ट 3-वे बॉल वाल्व, वाई पोर्ट 3-वे बॉल वाल्व और 4-वे बॉल वाल्व में वर्गीकृत किया जा सकता है।

एल बोर 3-वे बॉल वाल्व का उपयोग मीडिया प्रवाह दिशा को स्विच करने के लिए किया जाता है। यह एक दूसरे के लंबवत 2 बोर को जोड़ सकता है। विभिन्न कार्यों के लिए विभिन्न बॉल ओरिएंटेशन पहले से ही सेट हैं। उपयोगकर्ताओं को सही बॉल कॉन्फ़िगरेशन सुनिश्चित करने के लिए सेवा आवश्यकताओं का विस्तृत विवरण देने का सुझाव दिया जाता है। एक साधारण एल पोर्ट 3-वे बॉल वाल्व एक विशिष्ट सेवा स्थिति के लिए उपयुक्त नहीं हो सकता है।

टी बोर बॉल वाल्व एक ही समय में 3 बोर को एक दूसरे से जोड़ सकता है, या 3 बोर में से 2 को एक दूसरे से जोड़ सकता है ताकि विभिन्न कार्यों को महसूस किया जा सके। विभिन्न बॉल ओरिएंटेशन विभिन्न कार्यों के लिए पहले से ही सेट हैं। उपयोगकर्ताओं को सही बॉल कॉन्फ़िगरेशन सुनिश्चित करने के लिए सेवा आवश्यकताओं का विस्तृत विवरण देने का सुझाव दिया जाता है। एक साधारण टी पोर्ट 3-वे बॉल वाल्व एक विशिष्ट सेवा स्थिति के लिए उपयुक्त नहीं हो सकता है।

इस विशेष प्रकार के 3-वे बॉल वाल्व का उपयोग वाई आकार की पाइपलाइनों की प्रवाह दिशाओं को स्विच करने के लिए किया जाता है। बॉल वाल्व के बोर वाई टाइप में हैं। वाल्व को सेवा स्थिति 1 से सेवा स्थिति 2 में स्विच किया जा सकता है।

4-वे बॉल वाल्व 3-वे बॉल वाल्व डिजाइन से विकसित किए गए हैं। 4 सीटों और 4 बोर, और एलएल पोर्ट बॉल प्रदान करके, 4-वे बॉल वाल्व का उपयोग दो चैनलों की प्रवाह दिशाओं को एक साथ स्विच करने के लिए किया जाता है। यह आमतौर पर कनेक्शन प्रकार 1 से कनेक्शन प्रकार 2 तक स्थिति को स्विच कर सकता है।

• कॉम्पैक्ट, स्पेस-सेविंग डिज़ाइन
• मल्टी-पोर्ट 3 वे
• एल या टी पोर्ट, और वाई पोर्ट विकल्प
• फ्लोटिंग बॉल टाइप
• API 607 के लिए फायर सेफ
• एंटीस्टैटिक डिज़ाइन
• एंटी-ब्लोआउट स्टेम
• लीवर, गियर ऑपरेशन या एक्ट्यूएटर उपलब्ध
• वैकल्पिक ISO 5211 डायरेक्ट माउंट एक्ट्यूएटर पैड

ए) डिजाइन और निर्माण: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

बी) आग से सुरक्षित: API 607, API 6FA

सी) फेस टू फेस: API B16.10, API 6D, EN 558, DIN 3202

डी) एंड कनेक्शन: ASME B16.5, EN 1092, JIS B2220, ASME B16.25

ई) परीक्षण और निरीक्षण: API 6D, EN 12266, API 598
